バルブ製品

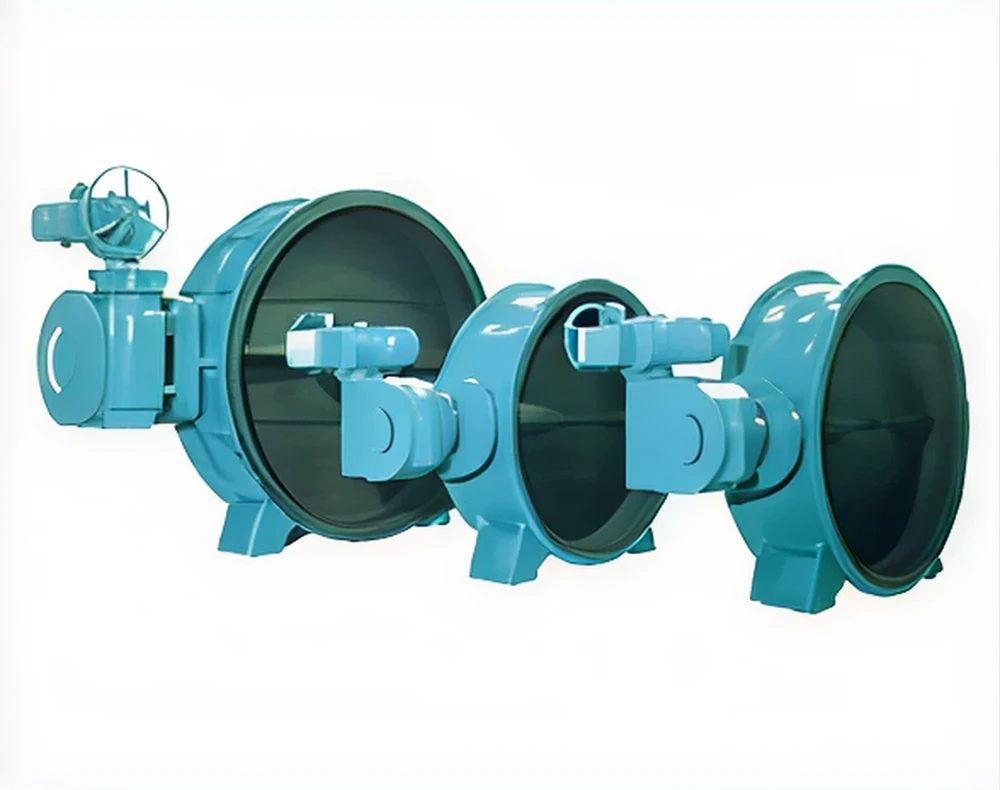

現在、防蝕ゴムライニングは火力・原子力発電所・造船所における冷却水（海水）の循環系統、並びに化学、食品工場の塩酸系のバルブ、配管その他腐蝕性液及びガスに多くの採用実績があります。
当社においては、この実績の上に検討を加え、弁体を全面硬質ゴムライニング、弁箱を軟質ゴムライニングとして耐蝕性、水密性、操作性に優れたバルブを開発し実用に供しております。
| 型式 | オールゴムライニング型 |
|---|---|
| 口径 | 200mm～3000mm（3000mm以上も製作可） |
| 仕様 |
|
|
|
|
|
|
|
|
|
| 主要材質 |
|
|
|
|
|
|
|
|
|
| 用途 | 火力・原子力発電設備の冷却水（海水）の循環系統、造船（ドック） 等 |

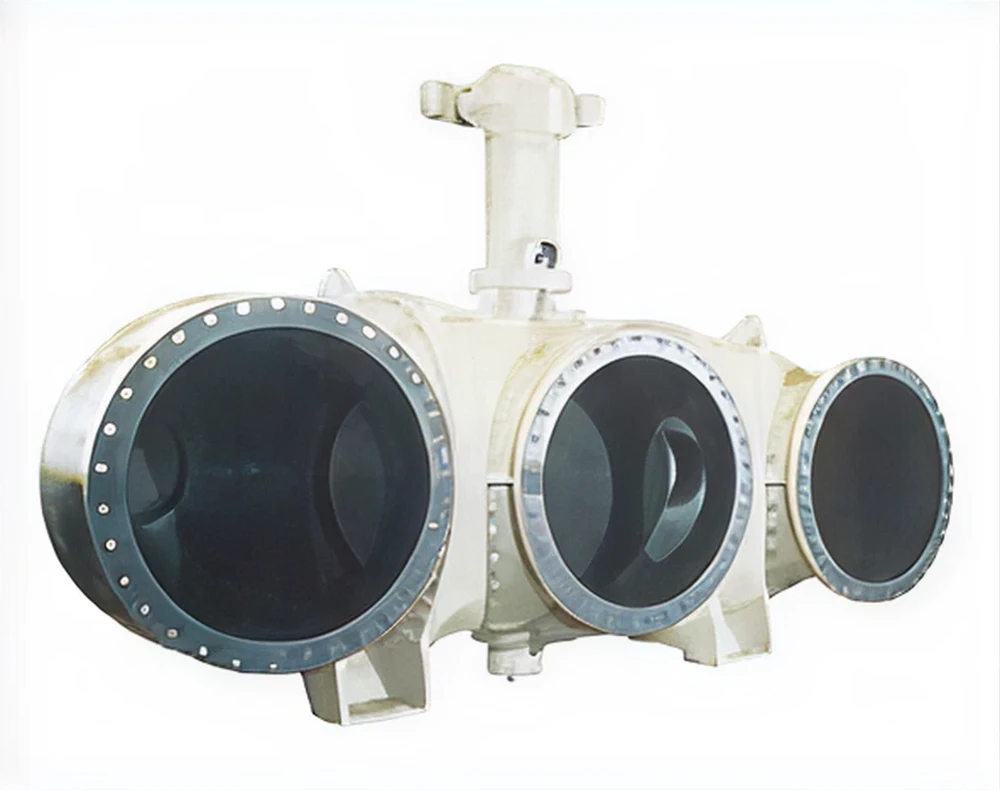

逆洗弁はレバーシングバルブとも呼ばれ、弁箱には四方に出入口があり、弁体は楕円形のバタフライバルブ型式で、90°の回転により流れの方向を切替えます。用途は、発電所の復水器冷却系に設置され弁を切替えることにより、水の流れを定期的に変え、復水器の逆洗を行います。また、製鉄所の冷却水系、あるいは、各種産業設備に於いて、前述の機能を要求される個所に使用されます。
| 型式 | バタフライバルブ型 弁体を90°回転させることで流水方向を変更することが出来る。 |
|---|---|
| 口径 | 250mm～2300mm（2300mm以上も製作可） |
| 仕様 |
|
|
|
|
|
|
|
|
|
| 主要材質 |
|
|
|
|
|
|
|
|
|
| 用途 | 発電設備の冷却水（海水）の循環系統 等 |

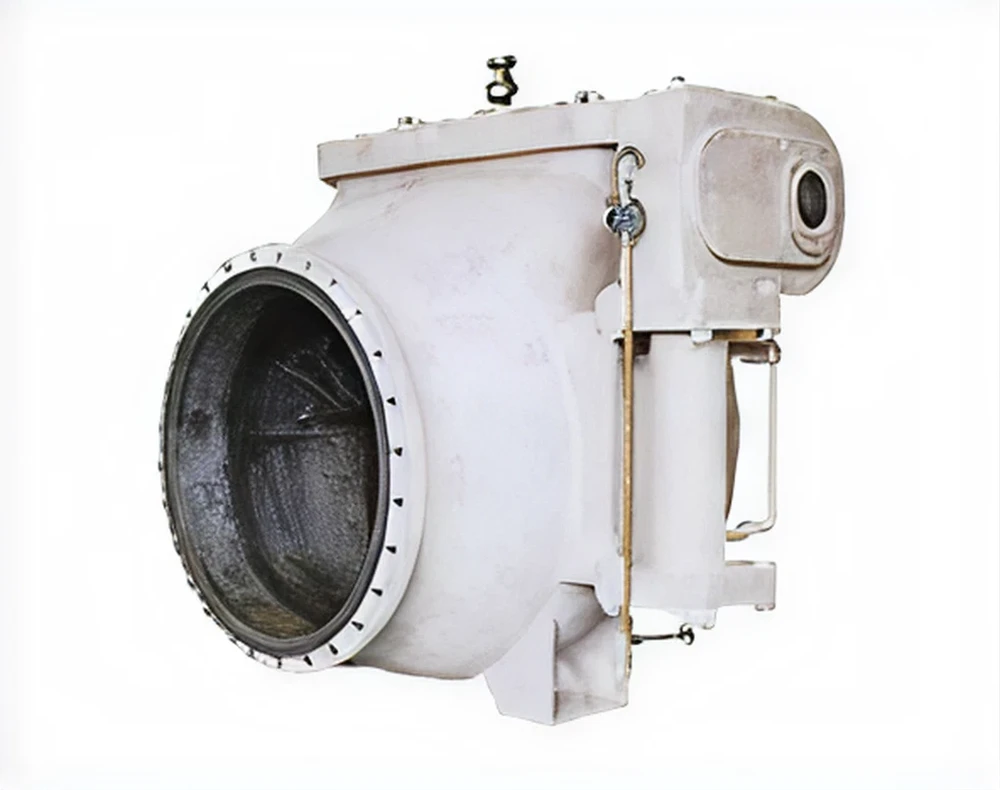

逆止弁は一般的にはポンプ、サージタンク等の吐出側または分岐管に取付け、吐出側よりの逆流を防止すること、流れの方向を規制する場合に用いられます。
従って、逆流が大きくならないうちに早く閉弁する、流れの方向変化に対応する応答性能と配管抵抗の少ないことが要求されます。本逆止弁はその目的に合致した型式のバルブであり、多数の実績があります。
なお吐出側の水を流入側に戻す場合等にはバイパス弁・カウンターウエイト・ダッシュポット付が便利です。
バイパス弁・カウンターウェイト・ダッシュポット取付可能。
| 型式 | スイング型 弁体は～450mmまで1枚弁、500mm～は2枚弁となります。 |
|---|---|
| 口径 | 200mm～1500mm |
| 仕様 |
|
|
|
|
|
|
|
|
|
| 主要材質 |
|
|
|
|
|
|
|
| 用途 | 発電設備の冷却水（海水）の循環系統 等 |

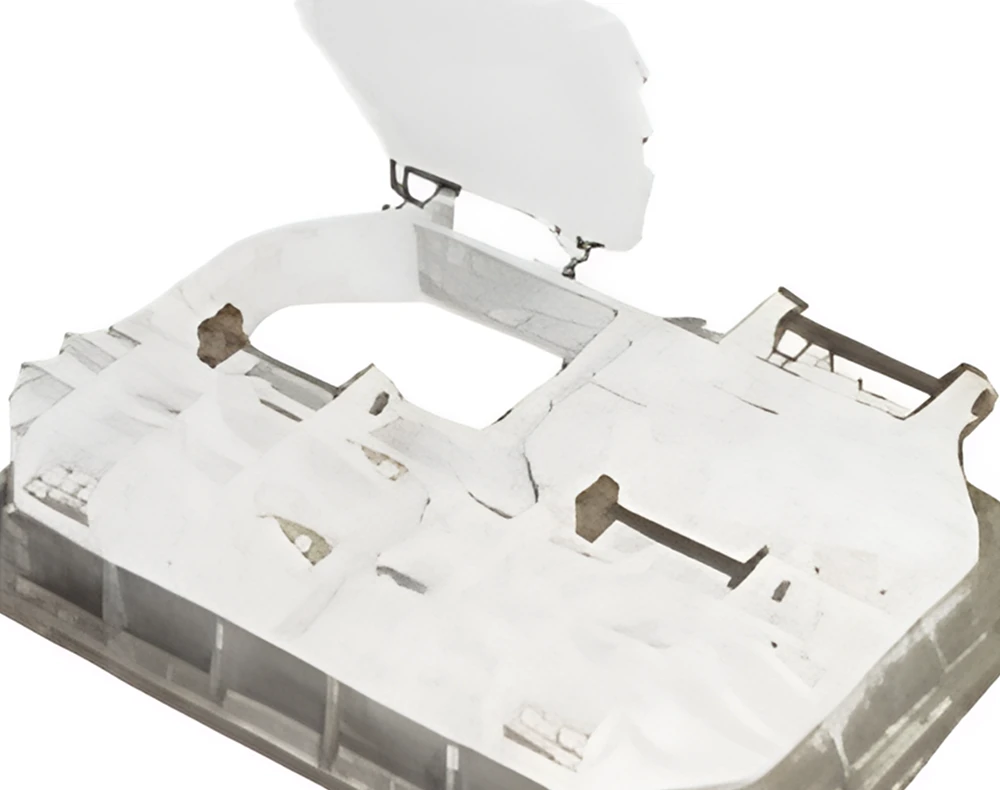

逆流防止弁はフラップバルブまたはノンリターンバルブとも呼ばれ、ポンプ吐出側の配管端または、その他配管流出口端に設けられ、出口側の水位が高くなった時の逆流を防止するために使用されます。
| 型式 | スイング方式 形状は円型と長方型があり、弁体は1枚、2枚、4枚、6枚があります。 |
|---|---|
| 口径 | （円型）250mm～2000mm（2000mm以上も製作可） （長方型）～3000mm×4000mm |
| 仕様 |
|
|
|
|
|
|
|
|
|
| 主要材質 |
|
|
|
|
|
| 用途 | ポンプ吐出側の配管端、その他配管出口端 等 |

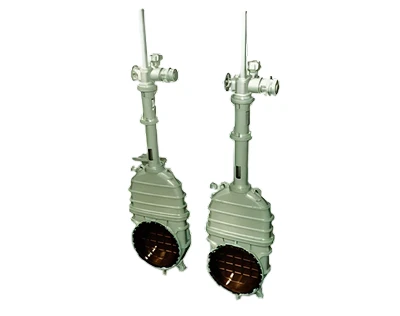

| 型式 | 外ネジ式（設置場所により内ネジ式可） シート形状には両勾配式と片勾配式があります。 |
|---|---|
| 口径 | 200mm～1200mm |
| 仕様 |
|
|
|
|
|
|
|
|
|
| 主要材質 |
|
|
|
|
|
| 用途 | 排水機場やポンプ場のポンプや熱交換器の前後に使用 |

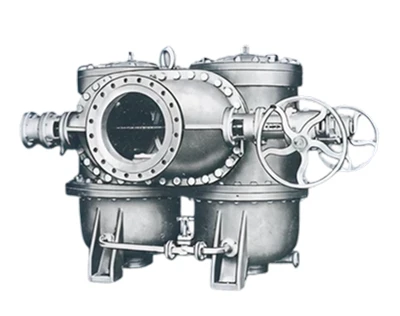

| 型式 | バタフライバルブ方式、切替方式 流体を遮断することなく、ストレーナーの清掃のための切換が行える。 |
|---|---|
| 口径 | 200mm～700mm |
| 仕様 |
|
|
|
|
|
|
|
|
|
|
|
| 主要材質 |
|
|
|
|
|
|
|
|
|
| 海水等腐蝕性流体の場合はストレーナーバスケットを除き接液部全面ゴムライニングを施工し、亜鉛等による防蝕板、電気防蝕電極を取付けられます。 | |
| 用途 | 残留熱除去冷却系海水ポンプ、非常用ディーゼル発電機冷却海水ポンプ |
